شطف مقابل تدوير: تحسين الحواف في تصميم المنتج
جدول المحتويات
يواجه مصممو العناصر في كثير من الأحيان خيارًا حيويًا: كيفية إنهاء جوانب أحد المكونات. يصبح هذا القرار مهمًا بشكل خاص عندما تتضمن طرق التصنيع التصنيع باستخدام الحاسب الآلي أو الطباعة ثلاثية الأبعاد. يفهم الكثير من الناس أن الشرائح هي حواف مستديرة والشطبات هي زوايا مائلة. ومع ذلك، فإن فهم الاختلافات العملية بين هذه الميزات أمر بالغ الأهمية. يجب على المطورين إدراك الحالات المحددة التي توفر فيها كل وظيفة مزايا مثالية. تتحقق هذه المقالة من الاختلافات الأساسية بين الشرائح والشطبات، مع تحديد تأثيرها على وظائف المكونات وتوزيع الإجهاد واعتبارات التصنيع. سنوجهك خلال عملية التصميم، مع تسليط الضوء على الجوانب العملية وأفضل الممارسات لتطبيق هذه العلاجات الجانبية الأساسية.

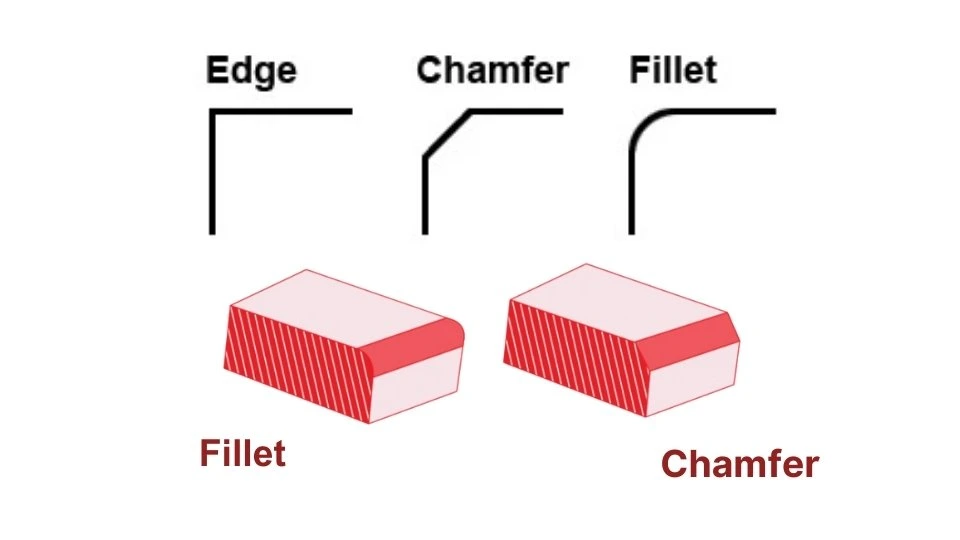

تمييز الشرائح والشطبات
تحدد الشرائح الحواف الداخلية أو الخارجية المستديرة على التصميم. إنها تلعب دورًا حيويًا في تخفيف تركيز الإجهاد ومنع التشوه السريع في هذه الزوايا. في المقابل، تمثل الشطبات حوافًا مائلة أو بزاوية، عادةً بزاوية 45 درجة أو 60 درجة، على أحد المكونات. تعمل كلتا الميزتين على إزالة الحواف الحادة وتقليل تركيز الإجهاد وتحسين قدرة الجزء المشكل آليًا على تحمل الأحمال.
بغض النظر عن أهدافها المشتركة، تتصرف الشرائح والشطبات بشكل مختلف تحت الضغط. تعمل الشرائح على تشتيت الإجهاد والقلق على مساحة سطح أوسع بسبب محيطها التدريجي، مما يؤدي إلى مقاومة إجهاد استثنائية. تُظهر الشطبات، بتغييرها الزاوي بدلاً من المنحني، تركيزًا أعلى للقلق. إنها لا توزع الإجهاد والقلق بكفاءة مثل الشرائح.
من وجهة نظر جمالية، تعمل كل من الشرائح والشطبات على تحسين المظهر المرئي للجزء. ومع ذلك، غالبًا ما توفر الحواف المشطوفة مرونة تصميم أكبر. يمكن للمصممين دمجها في أي جزء تقريبًا دون زيادة تكاليف التصنيع أو المساس بالوظائف بشكل كبير. الشرائح، وخاصة الداخلية منها، تقدم أحيانًا تعقيدات في التصنيع تتجنبها الشطبات.
اعتبارات مهمة لتنفيذ الشرائح
عند دمج الشرائح في التصميمات، خاصةً بالنسبة للتصنيع باستخدام الحاسب الآلي، يجب على المصممين أن يضعوا في اعتبارهم جانبين مهمين: طبيعة الحواف السفلية وقيود الزوايا الداخلية بين الجدران الرأسية. تؤثر هذه العوامل بشكل مباشر على إمكانية التصنيع والتكلفة والمهلة الزمنية.
الحواف السفلية في التصنيع باستخدام الحاسب الآلي
ضع في اعتبارك جزءًا مكعبًا مع تجويف يتميز بشريحة داخلية (مقعرة) وشريحة خارجية (محدبة). يمثل تشكيل الحواف السفلية، وخاصة الشرائح المقعرة، تحديًا كبيرًا لآلات CNC. تتطلب هذه الميزات عادةً أدوات متخصصة، مثل قواطع نهاية الكرة. يؤدي استخدام هذه الأدوات إلى زيادة تكاليف التصنيع نظرًا لطبيعتها المتخصصة وهشاشتها العالية. تتطلب قواطع نهاية الكرة أيضًا سرعات قطع أبطأ، مما يؤدي إلى إطالة المهل الزمنية. ونتيجة لذلك، غالبًا ما يجد المصممون أنه من العملي أكثر تنفيذ ميزات ذات قاع مربع حيثما أمكن ذلك. إذا كانت المتطلبات الوظيفية تتطلب بدقة شرائح في الحواف السفلية، فقد توفر عمليات التصنيع الإضافية مثل الطباعة ثلاثية الأبعاد حلاً أكثر جدوى.
تصميم الحواف الداخلية بين الجدران الرأسية
تخلق الطبيعة الطرحية لطحن CNC بطبيعتها زوايا مستديرة، أو شرائح، حيث تلتقي الجدران الرأسية للتجويف. يعتمد حجم هذه الشرائح بشكل مباشر على قطر أداة قاطع النهاية المستخدمة في عملية الطحن. على سبيل المثال، يمكن لقاطع نهاية بقطر 0.8 مم أن ينتج شرائح بحد أدنى نصف قطر يبلغ 0.4 مم. لا يمكن للمصممين تحقيق شريحة بنصف قطر أصغر من نصف قطر الأداة باستخدام قاطع النهاية المحدد هذا. يتطلب هذا القيد دراسة متأنية خلال مرحلة التصميم.
وبالمثل، يجب على المصممين أن يأخذوا في الاعتبار حجم أداة قاطع النهاية عند تصميم الشرائح في المناطق التي يلتقي فيها جدار رأسي بجدار منحني أو مائل. تأتي أدوات قاطع النهاية بأطوال قياسية، عادةً ما تكون مضاعفات لقطرها. يوصي الخبراء عمومًا باستخدام قاطع نهاية بطول 3 إلى 5 أضعاف قطره لتحسين أداء أداة آلة CNC. يعد فهم قيود الأدوات هذه أمرًا بالغ الأهمية لإنشاء تصميمات قابلة للتصنيع.
توزيع الإجهاد وطول عمر الجزء
يكمن الاختلاف الوظيفي الأساسي بين الشرائح والشطبات في كيفية إدارتها لتركيزات الإجهاد. تعمل الزوايا الحادة كرافعات للإجهاد، حيث تركز القوى في نقطة واحدة. يمكن أن يؤدي ذلك إلى حدوث تشققات وإجهاد وفشل مبكر للجزء. تهدف كل من الشرائح والشطبات إلى التخفيف من ذلك.
تعمل الشرائح، بمنحنياتها الملساء والمستمرة، على توزيع الإجهاد بشكل أكثر انتظامًا على مساحة أكبر. يمنع هذا الانتقال التدريجي الإجهاد من التراكم بشكل مكثف في أي نقطة واحدة، مما يحسن بشكل كبير من عمر إجهاد الجزء وسلامته الهيكلية بشكل عام. بالنسبة للمكونات المعرضة لأحمال ديناميكية أو اهتزازات أو دورات إجهاد متكررة، غالبًا ما تكون الشرائح هي الخيار المفضل نظرًا لقدرتها الفائقة على تقليل تركيزات الإجهاد. إنها تخلق تدفقًا أكثر سلاسة للقوة عبر المادة.
تخلق الشطبات، مع تحسين توزيع الإجهاد مقارنة بالزاوية الحادة، تغييرًا أكثر حدة في الهندسة. ينتج عن هذا تركيزات إجهاد موضعية أعلى من تلك الموجودة في الزوايا المشطوفة. ومع ذلك، تظل الشطبات فعالة للأحمال الثابتة أو في التطبيقات التي تكون فيها تكلفة وتعقيد الشرائح باهظة. غالبًا ما يستخدم المصممون الشطبات لأغراض جمالية أو لسهولة التجميع أو لإزالة النتوءات، حتى لو كانت توفر تقليلًا للإجهاد أقل من الشرائح. يتوقف الاختيار على التوازن بين سهولة التصنيع والتكلفة والمتطلبات الوظيفية المحددة للجزء.
الخاتمة
إن فهم الاختلافات الأساسية بين الفيليهات والشطفات أمر بالغ الأهمية لمصممي المنتجات الذين يهدفون إلى إنشاء أجزاء قوية وقابلة للتصنيع. تتفوق الفيليهات، بفضل خطوطها المستديرة، في تقليل تركيزات الإجهاد وتعزيز طول عمر الجزء، خاصة في التطبيقات عالية الإجهاد.
ومع ذلك، يمكن أن يؤدي تنفيذها، خاصة بالنسبة للميزات الداخلية، إلى تعقيدات التصنيع وتكاليف أعلى بسبب الحاجة إلى أدوات CNC المتخصصة. توفر الشطفات، التي تتميز بحوافها الزاوية، حلاً أبسط وأكثر فعالية من حيث التكلفة لتخفيف الزوايا الحادة وتحسين الجماليات. في حين أنها توفر توزيعًا للإجهاد أقل مثالية من الفيليهات، إلا أن الشطفات توفر مرونة تصميم أكبر وسهولة في التصنيع. في النهاية، لا يعتمد تصنيع الجزء الناجح على خيارات التصميم المستنيرة فحسب، بل يعتمد أيضًا على الشراكة مع مزود تصنيع ماهر.
