Spritzgießanschnitt: Wissenswertes für die Design-Optimierung
Inhaltsübersicht
Was ist ein Spritzgießfenster?
Das Spritzgießen Tor ist eine entscheidende Komponente, die den Fluss des geschmolzenen Kunststoffs in den Formhohlraum steuert. Das Design, die Position und der Typ des Anschnitts haben einen erheblichen Einfluss auf die Qualität, das Aussehen und die Leistung des Formteils. Die Wahl des richtigen Anschnitttyps gewährleistet eine optimale Festigkeit des Teils, minimale Fehler und eine effiziente Produktion.
Dieser Leitfaden befasst sich mit den verschiedenen Arten von Anschnitten, die beim Spritzgießen verwendet werden, mit ihren spezifischen Anwendungen und mit der Frage, wie Sie das beste Anschnittdesign für Ihr Projekt auswählen.
Gängige Arten von Spritzgießverschlüssen
Der Anguss spielt eine entscheidende Rolle im Spritzgießprozess. Er bestimmt nicht nur die Geschwindigkeit, mit der geschmolzener Kunststoff aus dem Fließkanalsystem in den Formhohlraum gelangt, sondern wirkt sich auch direkt auf die Qualität und Konsistenz des Endprodukts aus. Das Design und die Wahl der Position des Angusses sind entscheidend für die Verhinderung von Rückfluss, die Vermeidung von Defekten und die Gewährleistung der Produktqualität.
Es gibt verschiedene Arten von Toren, die häufig verwendet werden, wie z. B. direkte Tore, Seitentore, Punkttore, Untertore, Ventiltore usw..
Bei der Gestaltung von Anschnitten müssen mehrere Faktoren berücksichtigt werden, darunter die Ausgewogenheit des Anschnitts, die Wahl der Position, die Größe und die Form. Die Position des Anschnitts sollte im dicksten Bereich des geformten Produkts liegen, und die Länge sollte so kurz wie möglich sein, um den Druckabfall beim Durchströmen des Anschnitts zu verringern. Die Anzahl und Position der Anschnitte sollte auf der Grundlage der Größe, der Struktur und der Formbedingungen des Produkts festgelegt werden, um sicherzustellen, dass der Kunststoff den Formhohlraum gleichmäßig ausfüllen und Defekte vermeiden kann.
Direktes Tor
Der Direktspritzguss-Anguss ist ein gängiger Anschnitt, der sich durch den direkten Fluss der Kunststoffschmelze in den Formhohlraum, einen geringen Druckverlust, eine hohe Einzugsgeschwindigkeit und eine einfache Formgebung auszeichnet und für verschiedene Kunststoffe geeignet ist.
Zu den Vorteilen des Direktanspritzens gehören ein geringer Druckverlust, eine hohe Einzugsgeschwindigkeit und eine einfache Formgebung, wodurch es sich für große Kunststoffteile, dickwandige Kunststoffteile usw. eignet. Der Direktanschnitt hat jedoch auch einige Nachteile, wie z. B. Schwierigkeiten beim Entfernen des Anschnitts, offensichtliche Anschnittspuren und konzentrierte Wärme in der Nähe des Anschnitts, langsame Kondensation, die leicht große innere Spannungen erzeugen und auch zu Schrumpfungslöchern oder Oberflächeneindrücken führen kann
Pin Point Gate
Pin Point Anguss ist eine Art von Anguss mit einer sehr kleinen Größe und einer kleinen Querschnittsfläche wie eine Nadelspitze. Der Anguss lässt sich beim Öffnen der Form leicht automatisch abtrennen, und die verbleibenden Angussmarkierungen auf dem Werkstück sind ebenfalls sehr klein, weshalb er weit verbreitet ist.
Merkmale:
- Die Torposition ist begrenzt;
- Nach dem Entfernen des Angusses sind die Restspuren gering und beeinträchtigen das Aussehen der Kunststoffteile nicht;
- Der Anschnitt kann beim Öffnen der Form automatisch brechen, was für einen automatisierten Betrieb von Vorteil ist;
- Der Stress, der durch die Ergänzung des Torzubehörs entsteht, ist gering.

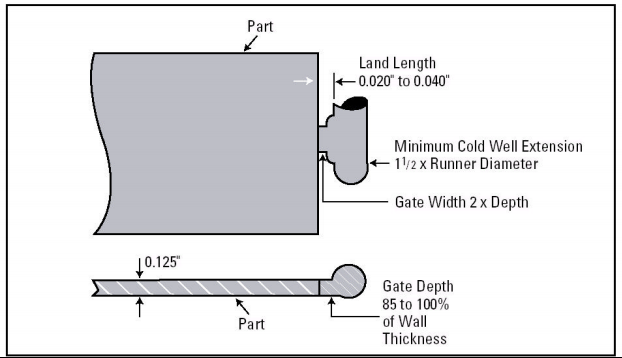

Randtor
Die Randtor ist einer der gängigsten und vielseitigsten Anschnitttypen. Er wird an der Kante oder Trennlinie der Form positioniert und ermöglicht es dem Kunststoff, direkt in die Kavität zu fließen. Kantenanschnitte werden häufig für größere Teile oder solche mit einfacher Geometrie, wie flache oder rechteckige Komponenten, verwendet.
Merkmale:
- Einfach zu entwerfen und herzustellen.
- Geeignet für ein breites Spektrum von Teilegrößen und -formen.
- Ermöglicht eine größere Querschnittsfläche, verbessert den Durchfluss und reduziert den Druck.
U-Boot(Tunnel)-Tor
A U-Boot-Schleuse, auch bekannt als Tunnelpfortebefindet sich unterhalb der Trennebene und tritt schräg in den Formhohlraum ein. Dieser Anschnitt wird beim Auswerfen des Teils automatisch abgeschert, so dass ein manuelles Beschneiden überflüssig wird. Er wird in der Regel für kleinere Teile verwendet, bei denen die manuelle Entfernung des Anschnitts zu zeitaufwändig wäre, wie z. B. bei Elektronikgehäusen oder kleinen Konsumgütern.
Eigenschaften:
- Saubere und automatische Torentfernung.
- Reduziert die Nachbearbeitungszeit.
- Ideal für die automatisierte Hochgeschwindigkeitsproduktion.
Lüftertor
A Lüftergitter Wird häufig für große, flache Teile verwendet, wie z. B. Automobilverkleidungen oder große Gerätegehäuse, bei denen das Aussehen eine wichtige Rolle spielt.
Eigenschaften:
- Reduziert das Risiko von Fließlinien und Einfallstellen.
- Sorgt für eine gleichmäßigere Verteilung des Materials.
- Geeignet für Teile, die ein hochwertiges Oberflächenfinish erfordern.

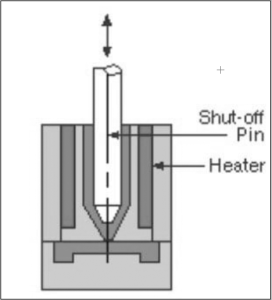

Absperrschieber
In einem AbsperrschieberDer Schieber wird durch einen Ventilmechanismus innerhalb der Form geöffnet und geschlossen. Dies ermöglicht eine präzise Steuerung des Kunststoffflusses. Wird häufig für hochpräzise Teile in Branchen wie der Automobil-, Elektronik- und Medizintechnik verwendet, wo Anschnittreste oder -fehler nicht akzeptabel sind.
Eigenschaften:
- Beseitigt Anschnittreste und verbessert das Erscheinungsbild des Teils.
- Hervorragende Kontrolle über den Durchfluss, wodurch der Materialabfall reduziert wird.
- Geeignet für Anwendungen, die eine präzise Formgebung und Teilequalität erfordern.
Registerkarte Tor
A Registerkarte besteht aus einer Lasche oder einem Vorsprung am Teil, an dem der Anschnitt angebracht ist. Diese Methode reduziert die Scherspannung auf das Teil während des Füllens. Sie wird für Teile verwendet, die empfindlich auf Spannungen reagieren, wie z. B. große Kunststoffplatten oder Strukturteile.
Eigenschaften:
- Verringert den Verzug der Teile und minimiert die Fließlinien.
- Ideal, um ein Verziehen der Teile zu verhindern.
- Kann große Mengen an Kunststoffen verarbeiten.
Die Wahl des richtigen Spritzgießwerkzeugs für Ihr Projekt
Die Auswahl des richtigen Spritzgießanschnitt-Typs ist entscheidend für den Erfolg Ihres Spritzgießprojekts. Die folgenden Faktoren sollten Ihre Entscheidung leiten:
- Größe und Form der Teile: Größere Teile erfordern oft Anschnitte wie Kanten- oder Fächeranschnitte, während kleinere, komplizierte Teile von U-Boot- oder Stiftanschnitten profitieren.
- Materialeigenschaften: Einige Anschnittarten eignen sich besser für bestimmte Materialien. Bestimmte Harze erfordern zum Beispiel einen Nadelverschluss, um einen gleichmäßigen Durchfluss zu gewährleisten, während andere von der gleichmäßigen Verteilung eines Fächerverschlusses profitieren.
- Ästhetische Überlegungen: Für Teile, bei denen die Oberflächenbeschaffenheit und das Erscheinungsbild von entscheidender Bedeutung sind, wie z. B. bei Unterhaltungselektronik oder der Innenausstattung von Kraftfahrzeugen, wäre ein Anschnitt, der sichtbare Abdrücke minimiert, wie z. B. ein Cashew- oder Ventilanschnitt, ideal.
- Produktionsgeschwindigkeit: Automatisierte Verfahren wie Submarine- und Pin-Gates tragen zur Verkürzung der Zykluszeiten bei und eignen sich daher für die Großserienproduktion.
- Nachbearbeitungsanforderungen: Tore, die sich automatisch abscheren, wie z. B. Unterwasser- oder Tunneltore, minimieren den Bedarf an manuellem Beschnitt und senken die Arbeitskosten.
Standort und Anzahl der Spritzgießschütze
Die Position und die Anzahl der Anschnitte sind für das Spritzgießen sehr wichtig, insbesondere für Spritzgießfehler. Die Position und die Anzahl der Anschnitte sind eng mit der Qualität des Produkts verbunden.

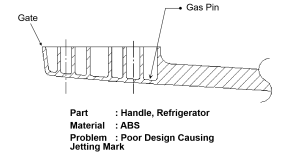

Gate-Position mit Jetting
Wenn der Spritzgießanschnitt als direkter Anguss ausgeführt werden kann, d. h. die gegossene Kunststoffschmelze trifft unmittelbar auf eine Barriere (z. B. die Kavitätenwand, den Kernstift usw.), um den Kunststofffluss zu stabilisieren, kann die Wahrscheinlichkeit des Spritzens verringert werden.
Anschnittposition und -nummer mit Schweißnaht
Eine Schweißnaht ist eine Linie, die durch den Schnittpunkt zweier Schmelzkunststoffströme entsteht. Schweißnähte haben negative Auswirkungen auf das Aussehen oder die Festigkeit von Kunststoffteilen.
Für jeden zusätzlichen Anschnitt wird mindestens eine Bindenaht hinzugefügt, zusammen mit einer Spritzgießanschnittmarkierung, mehr Luftfallen und dem Volumen des Angusses. Unter der Voraussetzung, dass die Kavität planmäßig gefüllt werden kann, ist es daher besser, die Anzahl der Anschnitte zu reduzieren. Um die Anzahl der Anschnitte zu verringern, sollte jeder Anschnitt innerhalb des Verhältnisses L/T (Fließlänge zu Dicke) des Kunststoffstroms liegen, und es sollte die Anschnittposition ermittelt werden, die die maximale Kunststoffteilfläche abdecken kann.
Position und Anzahl der Tore mit Luftfallen
Ein Lufteinschluss ist ein Defekt, der durch die Luft im Inneren des Formhohlraums und das durch das geschmolzene Harz verursachte Gas verursacht wird. Das Vorhandensein von Lufteinschlüssen kann in schweren Fällen zu kurzen Schüssen oder Brandflecken führen und in leichten Fällen auch das Aussehen und die Festigkeit beeinträchtigen.
Jeder zusätzliche Anschnitt erhöht die Wahrscheinlichkeit von Lufteinschlüssen. Wenn der Dickenunterschied zwischen den Kunststoffteilen groß ist und die Anschnittposition nicht richtig eingestellt ist, kommt es zu Lufteinschlüssen aufgrund des Race-Track-Effekts
Gate-Position mit Sinkmarkierung und Lücke
Der Spritzgießanschnitt sollte an der dicken Wand platziert werden, um sicherzustellen, dass der Kompensationsfluss für die längste Zeit aufrechterhalten werden kann, so dass die dicke Wand keine Lunkerstellen und Lunker durch größere Schrumpfung verursacht.

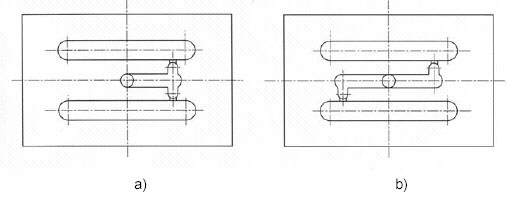

Torposition mit Blitzlicht
Der Spritzgießanschnitt sollte an der dicken Wand platziert werden, um sicherzustellen, dass der Kompensationsfluss für die längste Zeit aufrechterhalten werden kann, so dass die dicke Wand keine Lunkerstellen und Lunker durch größere Schrumpfung verursacht.
Torposition mit Durchflussbilanz
Wenn bei Einzelkavitätenwerkzeugen die Harzschmelze beide Enden der Kavität gleichzeitig erreicht, spricht man von Fließgleichgewicht. Die Gestaltung des Fließgleichgewichts sorgt für eine relativ gleichmäßige Verteilung von Druck, Temperatur und Volumenschrumpfung der Harzschmelze, was zu einer besseren Qualität der Kunststoffteile führt. Die Wahl der Position des Spritzgießanschnitts richtet sich also danach, ob das Fließgleichgewicht erreicht wird.
Ob die Strömung ausgeglichen ist oder nicht, kann durch eine CAE-Simulation der Formfüllung bestätigt werden. Bei Konstruktionen mit der gleichen Anzahl von Spritzgießverschlüssen, aber unterschiedlichen Anschnittpositionen, ist die Konstruktion, die die Form mit dem geringsten Einspritzdruck und der geringsten Schließkraft füllen kann, die strömungsgünstigste Konstruktion.
Wenn bei Mehrkavitätenwerkzeugen die Harzschmelze das Ende jeder Kavität zur gleichen Zeit erreicht, spricht man von Fließgleichgewicht. Bei Mehrkavitätenwerkzeugen, die sich nicht im Fließgleichgewicht befinden, ist die Länge des Fließkanals vom Einspritzkanal zu jeder Kavität unterschiedlich oder die Form und Größe der einzelnen Kavitäten sind nicht gleich. An diesem Punkt können die Querschnittsabmessungen (wie Durchmesser oder Dicke) des stromaufwärts gelegenen Zweigkanals des Angusses angepasst werden, um ein Fließgleichgewicht zu erreichen.
Die allgemeine Praxis, den Querschnitt der Schieber anzupassen, ist nicht ratsam. Erstens ist dies keine langfristige Lösung (der Anschnitt ist klein, anfällig für Erosion und das Strömungsgleichgewicht kann nicht aufrechterhalten werden). Zweitens, wenn die Anschnittdicke ebenfalls angepasst wird, geht die Funktion des Anschnitts als einheitliche Freeze Time oder Seal Time verloren.
Fallstudien zum effektiven Gate-Design

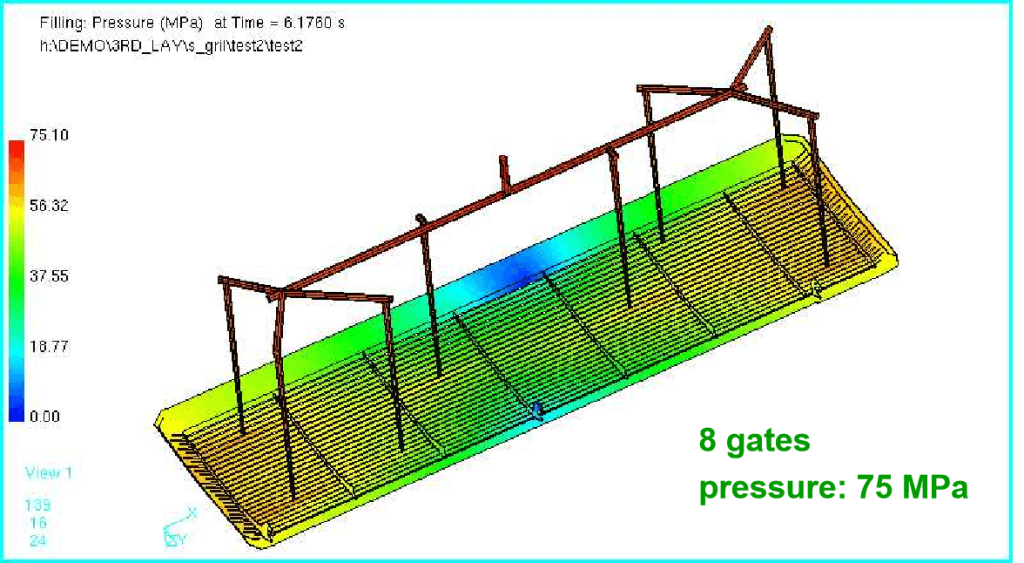

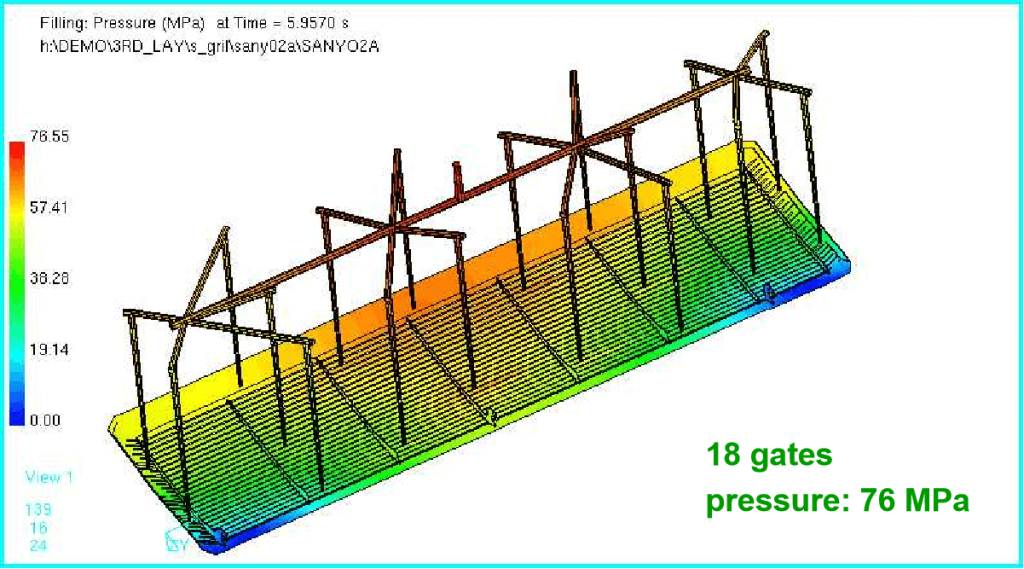

1. Klimaanlagen-Gittertür Design-Änderung
Nach der Änderung der Anzahl der Gates von 18 Gates auf 8 Gates:
- Laufradgewicht von 335g auf 178g reduziert (Reduziersatz 47%)
- Der maximale Ausstoßdruck wurde von 76,5 MPa auf 75 MPa reduziert (Reduktionsrate 2%).
- Anforderung Schließkraft von 830T auf 727T reduziert (Reduktionsrate 12%)
2. Stapelboxen-Tor-Design-Änderung
Nach der Änderung der Anzahl der Gates von 12 Gates auf 4 Gates:
- Laufradgewicht von 294g auf 98g reduziert (Reduziersatz 67%)
- Der maximale Ausstoßdruck wurde von 61,8 MPa auf 58,4 MPa reduziert (Reduktionsrate 6%)
- Anforderung Schließkraft von 950T auf 820T reduziert (Reduktionsrate 14%)
Schlussfolgerung
Das Design des Spritzgießanschnitts spielt eine entscheidende Rolle für die Qualität, das Aussehen und die Produktionseffizienz der Teile. Wenn Hersteller die verschiedenen Anschnittarten und ihre Anwendungen kennen, können sie ihre Prozesse optimieren und qualitativ hochwertige Teile herstellen, die den Industriestandards entsprechen. Unabhängig davon, ob Sie kleine Präzisionskomponenten oder große Strukturteile herstellen, ist die Wahl des richtigen Anschnitttyps der Schlüssel zum Erfolg beim Spritzgießen.
