Innovation mit CNC Rapid Prototyping: Wie es funktioniert
Inhaltsübersicht
Einführung in das CNC Rapid Prototyping
CNC-Rapid-Prototyping ist ein Prototyp, der mit Hilfe der numerischen Computersteuerungstechnik hergestellt wird und hauptsächlich zur schnellen Bemusterung und Größenüberprüfung dient. Bei der CNC-Technologie werden computergesteuerte Werkzeugmaschinen eingesetzt, um Rohmaterialien mit Hilfe von Schneidwerkzeugen in halbfertige oder fertige Teile zu schneiden.
Das CNC-Rapid-Prototyping ist ein Verfahren, das die Technologie der numerischen Computersteuerung für das Rapid Prototyping oder die Kleinserienfertigung einsetzt und sich für die Entwicklung von Produktprototypen und für Tests in verschiedenen Branchen eignet.
In der Produktentwicklungs- und Testphase kann das CNC-Rapid-Prototyping Teile oder Produktprototypen effizient und präzise herstellen.
Das CNC-Rapid-Prototyping-Verfahren
Entwurfsphase
In der Entwurfsphase wird das anfängliche Konzept des Produkts mit Hilfe von CAD-Software entworfen. In diesem entscheidenden Schritt werden die Größe, die Form und die funktionalen Anforderungen des Produkts festgelegt. Die Konstrukteure erstellen detaillierte 2D- oder 3D-Modelle, die nicht nur das Endprodukt visualisieren, sondern auch Spezifikationen wie Toleranzen, Materialeigenschaften und Montageanweisungen enthalten. In dieser Phase wird durch die Zusammenarbeit mit Ingenieuren und Kunden sichergestellt, dass alle funktionalen Anforderungen berücksichtigt werden und ein umfassender Entwurf für die anschließende Entwicklungsphase entsteht.
Herstellungsphase
Sobald der Entwurf abgeschlossen ist, beginnt die Herstellungsphase. In dieser Phase wird der Prototyp auf der Grundlage detaillierter Konstruktionszeichnungen hergestellt. Führen Sie das CNC-Rapid-Prototyping durch und wenden Sie während der gesamten Phase strenge Qualitätskontrollmaßnahmen an, um sicherzustellen, dass der Prototyp den vorgegebenen Designanforderungen und Normen entspricht.
Testphase
Nach der Fertigungsphase beginnt die Testphase. Dies beinhaltet eine umfassende Inspektion und Prüfung des gefertigten CNC-Prototyping-Produkts, um sicherzustellen, dass seine Leistung und Funktionalität den festgelegten Standards entsprechen. Führen Sie verschiedene Tests durch, z. B. Belastungstests, Verfügbarkeitsprüfung und Leistungsbewertung, um mögliche Schwachstellen oder Probleme zu ermitteln. Das Feedback in dieser Phase ist von entscheidender Bedeutung, da es Aufschluss über die Zuverlässigkeit und Effektivität des Prototyps gibt und sicherstellt, dass er die Erwartungen der Endnutzer und Interessengruppen erfüllt.
Überarbeitung und Verbesserung
Die letzte Phase des Prototypenherstellungsprozesses ist der Überarbeitung und Verbesserung gewidmet. Auf der Grundlage der Ergebnisse der Testphase wurden notwendige Änderungen am CNC-Rapid-Prototyping vorgenommen, um dessen Qualität und Leistung zu verbessern. Dieser iterative Prozess kann die Umgestaltung bestimmter Elemente, die Auswahl alternativer Materialien oder die Verbesserung von Fertigungstechniken beinhalten. Die kontinuierliche Rückkopplungsschleife zwischen Entwurf, Prüfung und Überarbeitung ist entscheidend für das Erreichen optimierter Produkte. Am Ende dieser Phase wird sichergestellt, dass der endgültige Prototyp die ursprünglichen Erwartungen nicht nur erfüllt, sondern sogar übertrifft, was den Weg für eine erfolgreiche Produktion und Markteinführung ebnet.
CNC-Rapid-Prototyping-Technologien

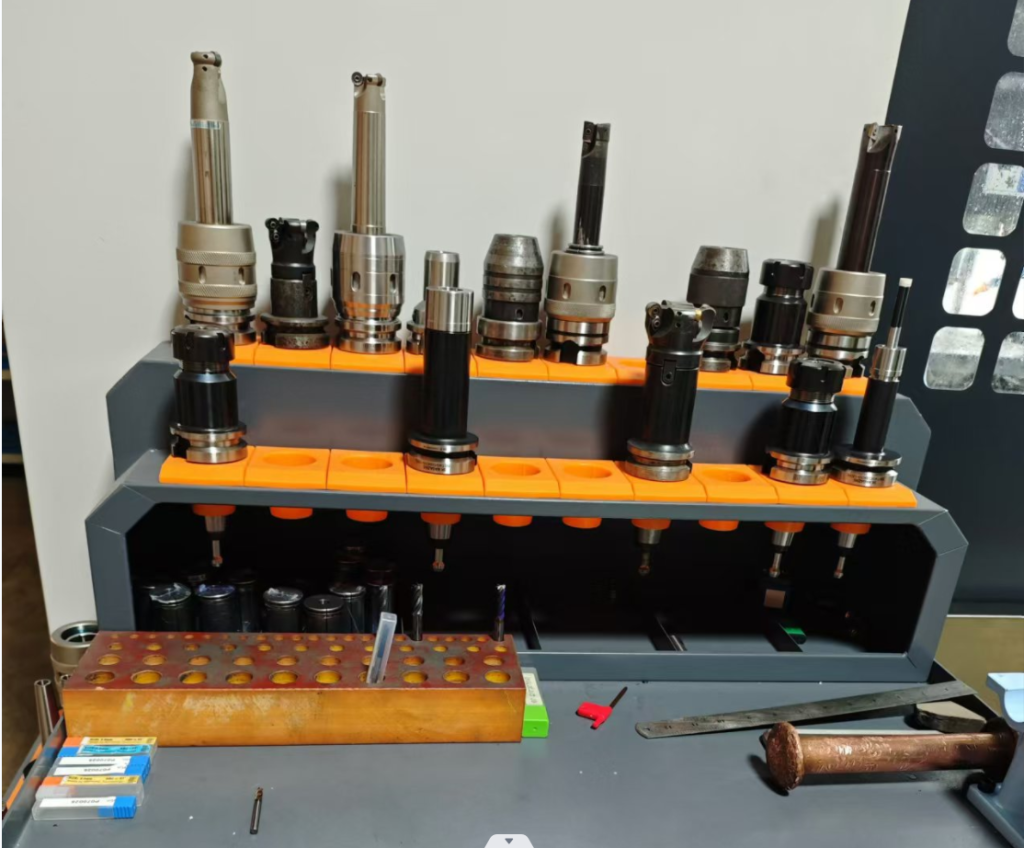

Überblick über CNC-Maschinen und -Werkzeuge
Eine CNC-Maschine ist eine automatisierte Werkzeugmaschine, die mit einem Programmsteuerungssystem ausgestattet ist. Dieses Steuerungssystem ist in der Lage, Programme mit Steuercodes oder anderen symbolischen Anweisungen logisch zu verarbeiten, sie zu dekodieren, sie in kodierten Zahlen darzustellen und sie über Informationsträger in numerische Steuergeräte einzugeben. Nach der Berechnung und Verarbeitung sendet das CNC-Gerät verschiedene Steuersignale aus, um die Tätigkeit der Werkzeugmaschine zu steuern und die Teile entsprechend der gewünschten Form und Größe auf der Zeichnung automatisch zu bearbeiten.
Die Auswahl der CNC-Maschinenwerkzeuge ist einer der wichtigsten Inhalte in der CNC-Bearbeitungstechnik, der nicht nur die Bearbeitungseffizienz der Werkzeugmaschine beeinflusst, sondern sich auch direkt auf die Bearbeitungsqualität der Teile auswirkt.
Verwendete Arten von CNC-Maschinen
CNC-Maschinen und -Werkzeuge (Computer Numerical Control) spielen in der modernen Fertigung eine zentrale Rolle und ermöglichen Präzision, Effizienz und Automatisierung in verschiedenen Prozessen. Hier finden Sie einen Überblick über das CNC Rapid Prototyping und die Produktion.
1. CNC-Fräsmaschinen
CNC-Fräsen sind vielseitige Werkzeuge, die mit rotierenden Schneidwerkzeugen Material von einem Werkstück entfernen. Sie können komplexe Formen und komplizierte Designs erstellen, indem sie den Fräser in mehreren Achsen (normalerweise drei bis fünf) bewegen.
2. CNC-Drehmaschinen
CNC-Drehmaschinen sind Spezialmaschinen, die ein Werkstück gegen ein feststehendes Schneidwerkzeug rotieren lassen. Sie sind besonders effektiv bei der Herstellung zylindrischer Teile.
3. CNC-Plasma-Schneider
Diese Maschinen verwenden einen Plasmabrenner zum Schneiden von elektrisch leitenden Materialien. CNC-Plasmaschneider sind in der Metallverarbeitung aufgrund ihrer Geschwindigkeit und Effizienz weit verbreitet.
4. CNC-Laserschneider
CNC-Laserschneiden Maschinen verwenden fokussierte Laserstrahlen, um Materialien zu schneiden oder zu gravieren. Sie sind bekannt für ihre Präzision und ihre Fähigkeit, komplizierte Designs zu erstellen.
5. CNC-Fräsen
CNC-Oberfräsen werden in erster Linie zum Schneiden und Formen weicherer Materialien wie Holz, Kunststoff und Verbundwerkstoffe eingesetzt. Sie funktionieren ähnlich wie Fräsmaschinen, sind aber für größere Werkstücke optimiert.
6. CNC-Wasserstrahlschneider
Wasserstrahlschneidmaschinen verwenden Hochdruckwasserstrahlen, oft gemischt mit Abrasivstoffen, um verschiedene Materialien zu schneiden. Sie sind besonders wertvoll für empfindliche Materialien, die durch Hitze beschädigt werden können.
Vorteile von CNC Rapid Prototyping
Die Vorteile von CNC-Rapid-Prototyping-Modellen zeigen sich vor allem in den folgenden Aspekten:
- Schnelles Prototyping: Die CNC-Technologie ermöglicht die schnelle Herstellung von Produktprototypen zur vorläufigen Überprüfung der Abmessungen und zur Funktionsprüfung. Diese Methode ist effizienter und genauer als die herkömmliche Produktion.
- Überprüfung der Dimensionen: Im Produktdesignprozess werden CNC-Rapid-Prototypen für den Abgleich der Abmessungen und die Überprüfung der Montage verwendet, um die Qualität und Machbarkeit des Designs zu gewährleisten.
- Äußeres Design: CNC-Rapid-Prototyping kann das Erscheinungsbild des Produkts präsentieren, und durch verschiedene Formen der Oberflächenbehandlung (z. B. Schleifen, Sprühen, Lackieren, Polieren, Siebdruck, Galvanisieren usw.), machen den Prototyp näher an das Endprodukt
- Erkennung der strukturellen und funktionalen Rationalität: CNC-Rapid-Prototyping kann die Rationalität der Struktur und die Umsetzung der Funktion erkennen, um sicherzustellen, dass das Produkt sowohl der Praktikabilität als auch der Ästhetik entspricht
CNC Rapid Prototyping vs. 3D-Druck
Die Kosten sind einer der wichtigsten Faktoren bei der Wahl der Fertigungstechnologie, und CNC ist in der Regel billiger und kosteneffektiver als 3D-Druck.
- Verarbeitungsschwierigkeiten: Im Vergleich zu industriellen 3D-Druckern sind die Installation und Implementierung von CNC-Maschinen viel einfacher. CNC-Rapid-Prototyping erleichtert das Prototyping, da die Maschinen Entwürfe aus Materialien herausschneiden und Prototypen aus den Materialien bauen können, die für das Endprodukt verwendet werden. Allerdings können 3D-Drucker keine Prototypen mit struktureller Festigkeit herstellen.
- Qualität: CNC kann hochwertige und präzise bearbeitete Teile herstellen, die 3D-Drucker nicht erreichen können.
- Produktintegrität: Das fertige Produkt behält die Festigkeit und andere Eigenschaften des Materials nach der CNC-Bearbeitung, aber der 3D-Druck verringert die Integrität des Teils aufgrund der Schichtung und der Unfähigkeit des Materials, sich auf molekularer Ebene zu verbinden.
- Lautstärke: Auf der Grundlage von Geschwindigkeit und Kosten, CNC-Bearbeitung ist für die Massenproduktion besser geeignet als der 3D-Druck. Es gibt einige Nachteile bei der Massenproduktion von 3D-Druckern, die noch nicht behoben sind.
Wählen Sie 3D-Druck für Teile mit komplexen Strukturen und Anforderungen an das Aussehen
- Wenn die Struktur des Kunststoffwerkstücks komplex ist und es sich um ein Handwerk handelt, wird nur das Aussehen benötigt. Die Entscheidung für den 3D-Druck ist schneller und kostengünstiger.
CNC-Bearbeitung und 3D-Druck haben jeweils ihre eigenen Vor- und Nachteile. Die Wahl des richtigen Verfahrens wird einen entscheidenden Einfluss auf Ihr Projekt haben.
CNC-Rapid Prototyping vs. Spritzgießen
Bei der Konstruktion von Teilen ist es am besten, im Voraus zu überlegen, welches Verfahren zur Herstellung des Modells verwendet werden soll, und entsprechende Optimierungen für dieses Produktionsverfahren vorzunehmen.
Der offensichtlichste Unterschied zwischen CNC Rapid Prototyping und Spritzgießen ist, dass die CNC-Bearbeitung von Metallteilen möglich ist, das Spritzgießen jedoch nicht. Daher sind die gängigsten Bearbeitungsmethoden für Kunststoffteile CNC-Bearbeitung und Spritzgießen. Wie sollte man also zwischen diesen beiden Verfahren wählen?
Im Allgemeinen kann man dies als einen Kompromiss zwischen verschiedenen Merkmalen betrachten. Geschwindigkeit/Menge, Preis, Materialien.
1. Geschwindigkeit/Menge
Wenn die Anzahl der Teile gering ist, CNC-Bearbeitung ist relativ schnell. Wenn Sie 10 Teile innerhalb von 2 Wochen benötigen, wählen Sie die CNC-Bearbeitung. Wenn Sie 50000 Teile innerhalb von 4 Monaten benötigen, ist das Spritzgießen die beste Wahl.
Das Spritzgießen erfordert Zeit, um die Form zu bauen und sicherzustellen, dass die Teile innerhalb des Toleranzbereichs liegen. Dies kann mehrere Wochen oder Monate dauern. Nach Abschluss dieses Vorgangs ist die Verwendung von Formen zur Herstellung von Teilen ein sehr schneller Prozess.
2. Preis
Welche Variante billiger ist, hängt von der Stückzahl ab. Wenn mehrere oder Hunderte von Teilen hergestellt werden, ist das CNC-Verfahren billiger. Ab einer bestimmten Produktionsmenge ist das Spritzgießen günstiger. Es ist zu beachten, dass beim Spritzgießen die Kosten für die Form geteilt werden müssen.
3. Werkstoffe
Die CNC-Bearbeitung eignet sich für mehr Werkstoffe, insbesondere für Hochleistungskunststoffe oder bestimmte Kunststoffe, nicht aber für die Bearbeitung weicher Materialien.
Beim Spritzgießen werden relativ wenige Materialien verwendet, aber Spritzgießen kann weiche Materialien verarbeiten.
Aus den obigen Ausführungen wird ersichtlich, dass die Vor- und Nachteile von CNC- und Spritzgussverfahren sehr offensichtlich sind. Die Entscheidung für ein bestimmtes Verfahren hängt in erster Linie von einem ausgewogenen Verhältnis zwischen Geschwindigkeit/Menge, Preis und Material ab.
CNC-Rapid-Prototyping vs. Vakuumgießen
Es gibt erhebliche Unterschiede zwischen dem CNC-Rapid-Prototyping aus Kunststoff und Vakuumguss in mehrfacher Hinsicht.
- Was die Bearbeitungsmethoden betrifft, so wird das CNC-Rapid-Prototyping mit hoher Präzision auf CNC-Werkzeugmaschinen durchgeführt, was eine hohe Präzision und eine schnelle Produktion der Produkte gewährleistet. Vakuumgießen Formen sind einfache Formen aus Silikon auf der Grundlage von CNC-Prototypen, die hauptsächlich für Produkte mit geringen Stückzahlen verwendet werden.
- Was die Materialeigenschaften betrifft, so sind die Materialien für das CNC-Rapid-Prototyping vielfältig und umfassen Metall und Kunststoff, während Vakuumguss können aufgrund von Materialbeschränkungen keine metallischen Werkstoffe nachbilden.
- Was die Anwendbarkeit betrifft, so eignet sich das CNC-Rapid-Prototyping für die Herstellung von Modellen mit verschiedenen komplexen Strukturen und Materialien, während Vakuumgießformen eher für die Nachbildung von Kunststoffmodellen mit kleinen Serien und einfachen Strukturen geeignet sind.
Insgesamt gibt es erhebliche Unterschiede in den Verarbeitungsmethoden, den Materialeigenschaften und der Anwendbarkeit zwischen dem CNC-Rapid-Prototyping aus Kunststoff und dem Vakuumguss Prototypen.
Zukünftige Trends im CNC Rapid Prototyping
Technologische Neuerungen am Horizont
Die Landschaft des CNC-Rapid-Prototyping entwickelt sich rasant weiter, angetrieben von bedeutenden technologischen Fortschritten. Da die CNC-Technologie (Computer Numerical Control) immer ausgereifter wird, können wir einen Anstieg der Präzision und Komplexität der herzustellenden Prototypen beobachten. Neue Werkstoffe wie fortschrittliche Verbundwerkstoffe und biologisch abbaubare Kunststoffe werden in den CNC-Prozess integriert, was eine größere Vielseitigkeit der Anwendungen ermöglicht. Darüber hinaus ermöglichen Innovationen wie die mehrachsige Bearbeitung die Herstellung komplizierter Geometrien, die früher unerreichbar waren.
Integration mit KI und Automatisierung
Einer der transformativsten Trends im CNC Rapid Prototyping ist die Integration von künstlicher Intelligenz (KI) und Automatisierung. KI-Algorithmen können Bearbeitungsprozesse optimieren, indem sie den Werkzeugverschleiß vorhersagen, die Präzision verbessern und die Zykluszeiten reduzieren. So kann KI beispielsweise große Datenmengen aus früheren Bearbeitungsvorgängen analysieren, um Muster zu erkennen und in Echtzeit Anpassungen zu empfehlen und so die Effizienz zu steigern. Darüber hinaus können Automatisierungstechnologien wie Roboterarme in CNC-Systeme integriert werden, was nahtlose Übergänge zwischen verschiedenen Phasen des Prototyping ermöglicht. Diese Kombination aus KI und Automatisierung rationalisiert nicht nur die Arbeitsabläufe, sondern minimiert auch menschliche Fehler, was letztlich zu qualitativ hochwertigeren Prototypen führt.
Auswirkungen auf die Produktentwicklungszyklen
Die Fortschritte im CNC-Rapid-Prototyping haben erhebliche Auswirkungen auf die Produktentwicklungszyklen. Traditionell konnte die Prototyping-Phase Wochen oder sogar Monate dauern, aber mit den erweiterten Möglichkeiten der modernen CNC-Technologie wird dieser Zeitrahmen drastisch verkürzt. Durch die schnellere Herstellung von Prototypen können Unternehmen Entwürfe schneller iterieren, was einen agileren Entwicklungsprozess ermöglicht. Darüber hinaus ermöglicht die Möglichkeit, qualitativ hochwertige Prototypen herzustellen, eine bessere Prüfung und Validierung vor dem Übergang zur Serienproduktion. Diese Flexibilität verkürzt nicht nur die Zeit bis zur Markteinführung, sondern ermöglicht auch innovativere Produkte, da die Unternehmen experimentieren und ihre Ideen verfeinern können, ohne den Zwängen langwieriger Prototyping-Zeiten ausgesetzt zu sein. Auf dem heutigen schnelllebigen Markt ist diese Fähigkeit zur schnellen Innovation entscheidend, um wettbewerbsfähig zu bleiben.
Zusammenfassend lässt sich sagen, dass die Zukunft des CNC-Rapid-Prototyping vielversprechend ist. Sie ist geprägt von technologischen Fortschritten, KI-Integration und rationalisierten Produktentwicklungsprozessen, die zusammen eine Umgestaltung der Industrie versprechen.
