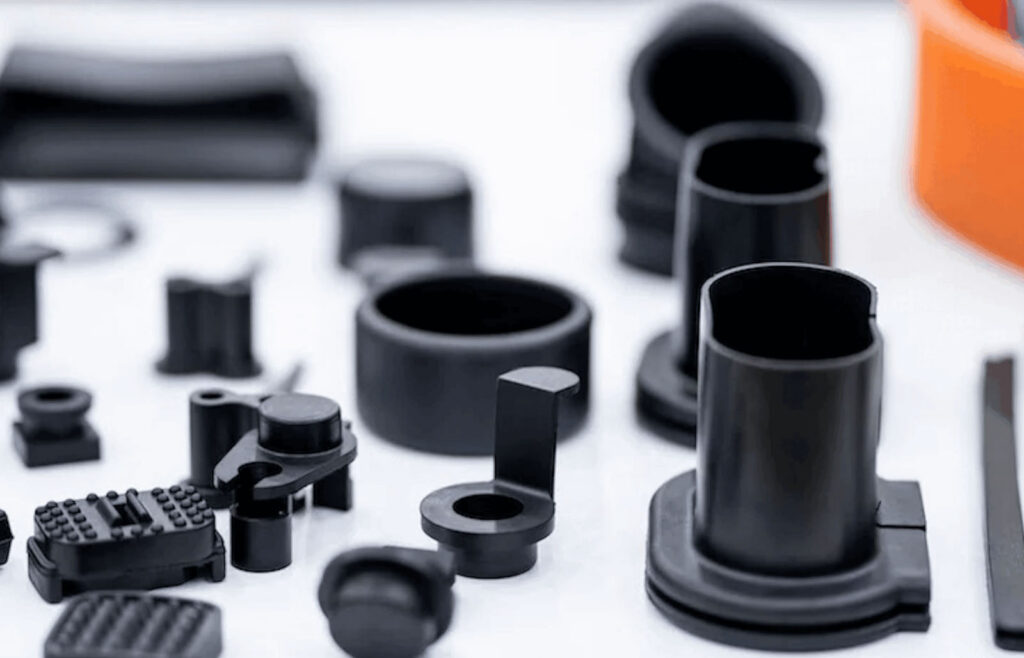

Що таке лиття уретану?

Лиття уретану (вакуумне лиття) – це виробничий процес, який використовується для виготовлення невеликих партій пластикових або гумоподібних деталей з використанням силіконової форми та рідкої поліуретанової смоли.

Основна тема проста. Спочатку ви робите майстер-модель. Потім створюєте силіконову форму та форму навколо неї. Щойно форма затвердіє, ви видаляєте майстер-модель, поміщаєте рідкий матеріал у карієсний зуб і полімеризуєте матеріал під вакуумом або контрольованим тиском, щоб зменшити кількість бульбашок.

Результатом є високоточна копія початкового зразка.

У США цей процес зазвичай називають уретанове лиття або поліуретанове литтяУ Європі та Азії, вакуумне лиття – більш типовий термін. У техніці всі три назви зазвичай відносяться до однієї й тієї ж групи процесів.

Вакуумне лиття особливо корисне, коли команді потрібні компоненти, які виглядають і відчуваються як вироби, отримані методом лиття під тиском, але вона ще не бажає витрачатися на сталеві або легкі алюмінієві інструменти.

Звичайні способи використання включають:

Функціональні прототипи
Версії для відображення
Капіталістичні демонстраційні пристрої
Зразки з виставок
Партії для тестування ринку
Виробництво мостів
Нерухомість медичного обладнання
Автомобільні внутрішні деталі
Кімнати електроніки клієнтів
М'які на дотик ручки, кнопки та ущільнювачі
Огляди прозорих лінз та освітлювальних приладів
Речі, пошиті на замовлення або випущені лімітованим тиражем

Якщо вам потрібен курс з функціонального виробництва високоякісних прототипів та компонентів малого обсягу, зверніться до спеціаліста. розчин для вакуумного лиття може допомогти скоротити час розробки, не змушуючи вас надто рано використовувати дорогі інструменти.

Чому лиття уретану залишається проблемою в сучасному розвитку продукції

Спокусливо припустити, що 3D-друк змінив кожен стандартний підхід до створення прототипів. Але ні.

3D-друк чудово підходить для швидких ітерацій, складної геометрії та одноразових моделей. Механічна обробка з ЧПУ є винятковим, коли вам потрібні щільні опори та матеріали для фактичного проектування. Лиття під тиском є переможцем, коли вам потрібні тисячі або мільйони компонентів.

Уретанове лиття знаходиться в цінній кімнаті між ними.

Він пропонує групам метод створення невеликих партій деталей за допомогою:

Краща косметика, ніж купа друкованих деталей
Знижена вартість оснащення порівняно з дробоформуванням
Більша повторюваність, ніж у прототипів, що збираються вручну
Набагато більша універсальність матеріалів, ніж багато хто очікує
Швидше виконання, ніж зі стандартним виробничим оснащенням

Ось чому він продовжує бути помітним в автомобільній, споживчій електроніці, робототехніці, промисловому обладнанні, клінічних пристроях та студіях дизайну продукції.

Ширший ринок швидкого виробництва також підтримує цю тенденцію. Адитивне виробництво продовжує зростати, проте деякі компанії зараз використовують його разом із напиленням, обробкою на верстатах з ЧПК та литтям на валу, а не як повну заміну. IDTechEx прогнозує, що ринок обладнання та матеріалів для 3D-друку досягне 49 мільярдів доларів США до 2034 року, що показує, як електронне виробництво входить у підготовку основного виробництва, а не просто до створення унікальних прототипів. Дивіться перспективи ринку з IDTechEx.

Простіше кажучи, найрозумніші команди з розробки елементів не запитують: «Який процес ідеальний?». Вони запитують: «Яка процедура найкраще підходить для цього етапу?».

Як працює процес лиття уретану

Лиття уретану нескладне за своєю ідеєю, проте вимагає навичок. Невеликі помилки в майстер-версії, конструкції форми, литнику, змішуванні смоли або затвердінні можуть проявитися в кожному компоненті.

Ось типовий робочий процес.

1. Розробка моделі САПР

Процес починається з електронної 3D-версії. Зазвичай конструктори розробляють деталь у програмному застосунку, такому як SolidWorks, Combination 360, CATIA, Creo або Siemens NX.

На цьому етапі стиліст повинен враховувати:

Щільність поверхні стінки
Кути нахилу
Підрізи
Роботодавці та ребра
Налаштування функцій
Текстура поверхні
Колір і поверхня
Очікування толерантності
Чи перейде цей стиль пізніше до лиття під тиском

Якщо деталь зрештою потрапляє у виробництво, розумно розробляти її з метою виробництва з самого початку. Прототип, отриманий методом вакуумного лиття, який не враховує обмежень формування, може виглядати чудово, проте він може не надати вам багато інформації про кінцевий виробничий компонент.

2. Зробіть головний візерунок

Майстер-макет – це початкова фізична модель, яка використовується для виготовлення силіконової форми. Якість цього майстра визначає якість кожної виливки.

Звичайні методи створення шаблонів-майстрів включають:

3D-друк у нетрях
Механічна обробка з ЧПУ
Поліструмовий друк
SLS-друк із завершенням
Виготовлення моделей вручну
Існуюче дублювання деталей

Друк у районі шанти-таун є популярним завдяки можливості створення чудових деталей та гладких поверхонь. Обробка на верстатах з ЧПК зазвичай використовується, коли майстру потрібна надзвичайно висока точність розмірів, стабільний продукт або висока вартість обробки.

Це місце, де прецизійна обробка з ЧПК все ще відіграє важливу роль. Також в операціях, що контролюються литтям та 3D-друком, шаблони, оброблені на станках з ЧПК, можуть забезпечити відмінну точність, гострі грані, справжню площинність та акуратні сполучні поверхні.

Якщо швидка модель важливіша за надточну головну точність, адитивний друк зазвичай є найшвидшим шляхом до головного шаблону або дуже ранньої версії макета.

3. Завершіть головний візерунок

Силіконова цвіль і грибок дублюють все.

Це включає подряпини, лінії шарів, відбитки пальців, сліди від піску, апельсинову шкірку та нерівномірне нанесення фарби.

Отже, майстер зазвичай завершується перед формуванням. Залежно від бажаного результату, це може включати:

Шліфування
Полірування
Грунтування
Фарба
Текстурування
Очистити шар
Зерно вибухає
Згладжування парою
Лазерне гравірування
Нанесення логотипів або інформації про поверхню

Для високоглянцевих або прозорих деталей обробка майстер-декору стає набагато важливішою. Невеликий дефект поверхні майстер-декору може бути помітним на кожному виливку.

4. Розробіть коробку з цвіллю та грибком

Майстер розміщується всередині формовки. Виробник форм та грибка також продумує лінію розділу, входи, вентиляційні отвори та стояки.

Цей крок – проектування деталі, виготовлення компонентів.

Гарний тип форми дозволяє матеріалу правильно рухатися, поки повітря виходить. Негативний тип цвілі та грибка утворює бульбашки, утворює слабкі місця, залишає помітні дефекти або ускладнює вилучення з форми.

5. Помістіть та обробіть силіконову форму та цвіль

Рідкий силікон змішується, дегазується та заливається навколо шаблону. Після цього цвіль та грибок тверднуть, зазвичай при кімнатній температурі або в контрольованій атмосфері.

Після загоєння, цвіль дуже обережно розрізають. Майстер позбавляється від неї, залишаючи несприятливий карієсний слід.

Оскільки силікон універсальний, він може впоратися з деякими піднутреннями, які, безумовно, були б складними або дорогими в жорстких інструментах. Це лише один з факторів, які вакуумне лиття використовує для розробки прототипів.

6. Змішайте та дегазуйте поліуретановий матеріал

Далі обрана поліуретанова смола вимірюється та змішується. Для досягнення потрібного кольору, твердості, прозорості або продуктивності можуть бути додані пігменти, наповнювачі або добавки.

Потім матеріал дегазують під вакуумом, щоб видалити затримане повітря.

Це важливо через те, що бульбашки можуть зруйнувати:

Очистити компоненти
Тонкі стінові поверхні
Естетичні поверхні
Захист атрибутів
Перерва підходить
Маленькі боси
Чудові споруди

7. Відлийте деталь під вакуумом

Смолу заливають у силіконову форму та мульчу під вакуумом або за допомогою вакууму. Це допомагає рідкому матеріалу заповнити велику кількість інформації та зменшує повітряні кишені.

Після цього форма затвердіває. Час обробки залежить від виду матеріалу, товщини поверхні стінки, розміру компонента та теплових вимог.

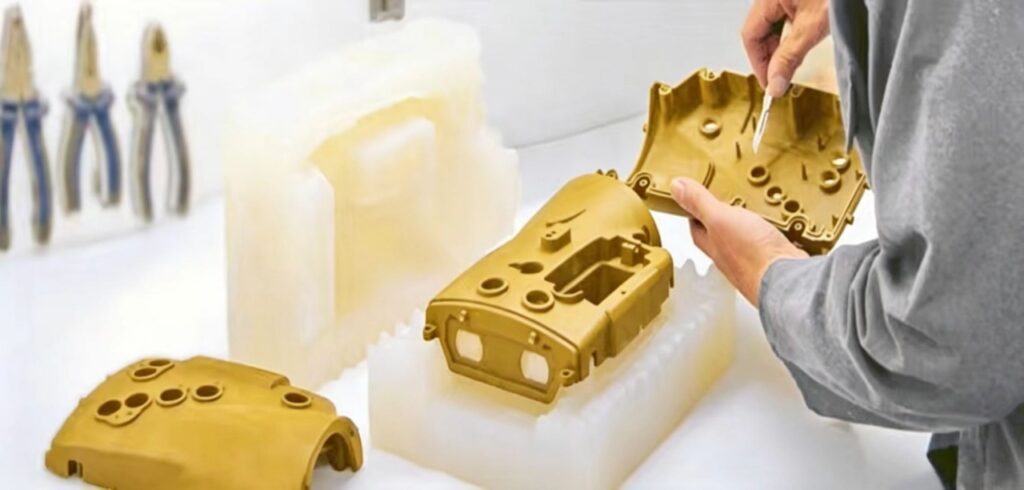

8. Вилучення з форми та завершення виливка

Після загоєння деталь позбавляється від цвілі та грибка. Друге оздоблення може включати:

Спалах для обрізання
Позбавлення від входів та вентиляційних отворів
Шліфувальні мітки шлюзу
Фарба
Прикрашання
Тамподрук
Тестування шовку
Захист від електромагнітних помех
Очистити шар
Налаштування вставок
Збірка

Останній компонент може бути надзвичайно близьким до деталі, виготовленої у виробництві.

Вироби для лиття уретана (вакуумне лиття)

Уретанові ливарні вироби, як правило, являють собою системи на основі поліуретану, створені для імітації звичайних виробничих пластмас та еластомерів.

Вони хімічно не копіюють ABS, PP, PC або TPE так само, як це робиться методом дробоутворення. Швидше, вони копіюють корисні властивості, такі як жорсткість, стійкість до ударів, гнучкість, прозорість, термостійкість та відчуття поверхні.

Типові види уретанових ливарних виробів

Вид матеріалу	Звичайні характеристики	Звичайні застосування
Поліуретан, подібний до ABS	Жорсткий, складний, універсальний	Корпуси, кришки, кронштейни, моделі замовника
ПП-подібний поліуретан	Трохи універсальний, знижена жорсткість	Затискачі, принципи живих шарнірів, контейнери
Поліуретан, подібний до ПК	Потужніший, чіткіший, набагато термостійкіший	Лінзи, світловоди, захисні кришки
Прозорий матеріал, подібний до ПММА	Прозорий, полірується	Оптичні версії, демонстраційні деталі, прозорі корпуси
Поліуретан, схожий на гуму	Універсальні варіанти твердості за Шором А	Фіксатори, ущільнювачі, кнопки, прокладки, носимні пристрої
Високотемпературний матеріал	Краща термостійкість	Моделі під капотом, компоненти побутової техніки
Вогнестійкий матеріал	Підвищена ефективність вогню	Кімнати з електронними приладами, промислові деталі
Наповнена смола	Більша герметичність або особливий вигляд	Архітектурні прототипи, металоподібне оздоблення

Варіанти берегової міцності

Для універсальних деталей міцність зазвичай визначається за допомогою значень за шкалою Шора А.

Приклади:

Coast A 20&821; 40: відчуття м'якої гуми
Coast A 50–70: адаптивний, проте міцніший
Шор А 80–90: еластомер компанії
Вироби Shore D: жорсткі пластмаси

Це робить уретанове лиття корисним для перевірки литих тримачів, ущільнень, чохлів, клавіатур та носимих компонентів перед початком виробництва оснастки.

Стандарти проектування уретанового лиття

Уретанове лиття більш поблажливе, ніж дробоформування, але на нього все ще поширюються певні правила.

Ребра та роботодавці

Для ребер:

Підтримуйте щільність ребер приблизно 50–60% товщини поверхні стінки поблизу
Включіть достатню дистанцію
Уникайте високих, тонких ребер, якщо вони не є необхідними
Враховуйте потік матеріалу та вилучення з форми

Для гвинтових бобишок:

Використовуйте проміжок біля основи
Уникайте надмірно товстих поверхонь боковини
Включіть сталеві вставки, якщо потрібне повторне складання

Кути витяжки

Силіконові форми адаптуються, тому креслення не завжди є обов'язковим. Тим не менш, додавання креслення є розумним рішенням, якщо деталь пізніше буде використовуватися для дробоформування.

Звичайні рекомендації щодо черновиків:

1–2 ° для загальних вертикальних стін
3° або більше для текстурованих поверхонь
Ще більша осадка для глибоких ребер або високих характеристик

Підрізи

Уретанове лиття може справлятися з помірними піднутреннями через те, що форма згинається під час виймання з форми. Однак, сильні піднутрення можуть порвати форму та утворити цвіль або скоротити термін її служби.

Якщо підрізання є важливим, обговоріть його якомога раніше з виробничою командою.

Текстура поверхні

Цвіль та грибок відтворюють головну поверхню. Ви можете розробити:

Матове покриття
Глянцеве покриття
Чудова текстура
Формоподібне зерно
Пофарбований вигляд
Прозоре гладке покриття

Текстура може приховувати незначні недоліки, але також може ускладнити демонтаж з форми. Для моделей, призначених для виробництва, слід узгодити структурний підхід з майбутнім процесом виробництва.

Звичайні допуски для уретанового лиття

Уретанове лиття є достатньо точним для багатьох моделей та застосувань у невеликих обсягах, але це не те саме, що Механічна обробка з ЧПУ або лиття під тиском з інструментами із загартованої сталі.

Типові допуски залежать від постачальника, геометрії компонента, смоли та шаблону. Як функціональний огляд:

Тип атрибута	Звичайний допуск вакуумного лиття
Дрібні елементи розміром менше 100 мм	від ± 0,2 мм до ± 0,3 мм
Більші виміри	± 0,3% від номінального вимірювання
Товщина поверхні стінки	від ± 0,2 мм до ± 0,4 мм
Діаметри отворів	від ± 0,2 мм до ± 0,3 мм
Повторюваність від деталі до деталі	Часто приблизно від ± 0,15 мм до ± 0,3 мм

Для більш жорстких допусків, Механічна обробка з ЧПУ можливо, було б краще. Для моделей, схожих на литі, з чудовим зовнішнім виглядом та практичною посадкою, вакуумне лиття часто є більш ніж доцільним.

Якщо певний розмір є критично важливим для виконання завдання, позначте його на ілюстрації. Не припускайте, що кожен вимір потребує однакового допуску. Це пов'язано з витратами та створює непотрібне виробниче навантаження.

Лиття уретану проти 3D-друку

Уретанове лиття і 3D-друк зазвичай використовуються разом, проте вони вирішують різні проблеми.

3D-друк зазвичай набагато кращий для створення одноразових прототипів, складних внутрішніх каналів, швидкого налаштування макета та геометрії, яку важко піддати формуванню та модифікації.

Уретанове лиття зазвичай краще, коли вам потрібно кілька дублікатів з регулярним виглядом, литими поверхнями та властивостями матеріалу, ближчими до виробництва пластмас.

Фактор	Уретанове/вакуумне лиття	3D-друк
Ідеальний діапазон кількості	5–200+ компонентів	1–50 деталей, залежно від процедури
Необхідні інструменти	Силіконова форма	Без цвілі та грибка
Поверхневе покриття	Винятковий, схожий на литий	Залежить від процесу; зазвичай вимагає завершення
Зміни макета	Викликає новий майстер/форму	Легко переглянути
Матеріальні дії	Вироби з поліуретану імітують форму пластику	Покладіться на сучасні технології та продукти друку
Підбір відтінку	Міцні; пігменти можна змішувати безпосередньо з матеріалом	Мінімальний, хіба що пофарбований або забарвлений
Прозорі компоненти	Чудово з правильною смолою та прикрашанням	Можливо, але зазвичай потребує ретельної обробки
Вартість однієї деталі	Зменшується зі збільшенням розміру партії	Часто набагато краще за дуже малі суми
Підготовка	Довша конфігурація, чудовий результат партії	Надзвичайно швидкий для дуже ранніх моделей

Згідно з Wohlers Associates Завдяки системі досліджень адитивного виробництва ринок адитивного виробництва тепер відстежується за допомогою широкого щорічного та щоквартального охоплення, що показує, наскільки важливим є 3D-друк насправді стало частиною реальної виробничої стратегії. Однак, незважаючи на цей розвиток, лиття, формування, Механічна обробка з ЧПУ, а робочі процеси зі схрещуванням залишаються життєво важливими.

Типовий робочий процес виглядає так:

Використовуйте 3D-друк для дуже ранніх моделей.
Використовуйте вакуумне розкидання для індивідуального тестування та розпізнавання на ринку.
Використовуйте модельну оснастку або дробоформувальну обробку для валідації виробництва.
Перейдіть на тверде оснащення, коли потреба підтвердиться.

Цей серіал утримує небезпеку на низькому рівні та високий рівень виявлення.

Лиття уретану проти лиття під тиском

Лиття під тиском є ідеальним вибором для великосерійного виробництва. Уретанове лиття є відповідним вибором до цього моменту.

Для дробообробки потрібне використання сталевого оснащення, зазвичай з легкого алюмінію або сталі. Деталі створюються одразу після підготовки інструменту, і вартість кожної деталі стає дуже низькою. Але виготовлення оснащення може бути дорогим і тривалим.

Уретанове лиття використовує силіконові форми та облицювання. Оснащення набагато дешевше та швидше, проте кожна форма має мінімальний термін служби.

Елемент	Уретанове лиття	Дробоформування
Інструментальний продукт	Силікон	Алюміній або сталь
Вартість інструментів	Знижений до помірного	Від середнього до високого
Термін виконання інструментів	Рапід	Довший
Найкращий об'єм	Малосерійне виробництво та виробництво мостів	Середній до автоматизації
Життя цвілі	Зазвичай 15–30+ виливків на форму	Тисячі до численних пострілів
Матеріал	ПУ матеріали, що імітують пластик	Справжні термопласти
Гнучкість макета	Більш гнучкий	Суворіші правила DFM
Вартість пристрою при великому масштабі	Вище.	Значно зменшено
Намір виробництва	Винятково для валідації	Фінальна процедура виробництва

Якщо ваш макет практично готовий до виробництва, і вам потрібні литі деталі зі справжніх термопластиків, прототип пластикового дробоформування може бути набагато кращим наступним кроком.

Лиття уретану проти обробки на верстатах з ЧПК

Механічна обробка з ЧПУ і уретанове лиття також відповідають.

Обробка на ЧПК видаляє матеріал з міцного блоку. Вона чудово підходить для обмежених допусків, справжніх інженерних пластмас і металів, а також компонентів, що потребують високої розмірної безпеки.

Для лиття з уретану використовуються матеріали та силіконові форми. Воно набагато краще підходить для лиття пластикових прототипів, пульп, зразків, що підбираються за кольором, та партій дублікованих деталей.

Оберіть обробку на ЧПУ, коли вам потрібно:

Фактичний легкий алюміній, нержавіюча сталь, латунь, мідь, POM, нейлон, PEEK або комп'ютер
Жорсткі допуски
Площинність та паралельність
Особливості різьбової сталі
Високотемпературні або архітектурні характеристики
Майстер-візерунок з видатною точністю

Оберіть уретанове лиття, коли вам потрібно:

Численні копії, схожі на пластик
М'які на дотик або гумоподібні матеріали
Косметичні деталі, подібні до виробничих
Прозорі або кольорові деталі
Малосерійні набори без сталевого оснащення
Зразки ринкової експертизи

Обидва процеси зазвичай ідеально поєднуються. Наприклад, майстер, оброблений на верстаті з ЧПК, може бути використаний для виготовлення силіконової форми, а потім за допомогою пилососа можна відтворити компонент невеликими партіями.

Скільки коштує лиття уретану?

Ціна уретанового лиття залежить від розміру деталі, геометрії, матеріалу, обробки, опору та кількості.

Основними ціновими автолюбителями є:

Виготовлення майстер-лекцій
Майстер закінчує
Виробництво силіконових форм та грибків
Вид матеріалу
ливарна праця
Постобробка
Фарба або покриття
Вставити налаштування
Оцінка якості
Пакування

Як базова політика:

Невелика базова деталь коштує менше.
Для великих деталей потрібно більше силікону та матеріалу.
Прозорі деталі коштують дорожче, оскільки проблеми легше помітити.
Обмежені косметичні вимоги посилюють процес пологів.
Численні кольори або зовнішні вигляди мають складність конфігурації.
Більша кількість порожнин для зубів може зменшити вартість однієї деталі, але збільшити складність формування форми.

Уретанове лиття стає набагато економічно вигіднішим, коли вплив цвілі та грибка розподіляється по багатьох компонентах.

Наприклад:

Сума	Типовий вибір уточнення
1–3 частини	3D-друк або обробка на ЧПК
5–20 частин	3D-друк, Механічна обробка з ЧПУабо уретанове лиття залежно від поверхні
20–100 деталей	Розкидання пилососа часто стає привабливим
100–500 компонентів	Вакуумне лиття або модельне дробоформування
500+ компонентів	Лиття під тиском слід оцінювати

Це не враховані правила. Невеликий косметичний корпус та величезна прозора оптична кришка мають справді різні економічні показники.

Скільки часу займає лиття уретану?

Звичайний час виконання замовлення зазвичай становить 7–15 організаційних днів, спираючись на складність та можливості постачальника.

Суворий графік:

Фаза	Типовий час
Огляд DFM та оцінка цін	1–2 дні
Виготовлення майстер-лекцій	1–5 днів
Майстер оздоблення	1–3 дні
Виготовлення силіконових форм та грибків	1–3 дні
Лиття та зцілення	2–7 днів
Завершення та експертиза	1–5 днів

Прості завдання можна швидко перемістити. Складні завдання з фарбуванням, відкритими поверхнями, вставками або кількома продуктами потребують більше часу.

Якщо швидкість має значення, надішліть повні документи на початку:

Документи ACTION або IGES CAD
STL надсилає, якщо це доречно
2D-креслення з важливими розмірами
Вимоги до матеріалів
Стандарт відтінку, такий як RAL або Pantone
Вимоги до завершення
Сума
Налаштування нотаток
Умови кінцевого використання

Чудовий вхідний сигнал зупиняє повільне перемикання між рядками.

Загальні застосування уретанового лиття

Електроніка для клієнтів

Уретанове лиття широко використовується для виготовлення нерухомості, перемикачів, панелей, пультів дистанційного керування, портативних гаджетів, носимої електроніки та док-станцій.

Це дозволяє командам перевірити:

Підгонка та налаштування
Кнопка справді відчувається
Текстура поверхні
Колір
Ергономіка
Припущення клієнта
Внутрішнє пакування компонентів

Автомобільна промисловість

Автомобільні групи використовують уретанове лиття для:

Оздоблення салону
Компоненти панелі керування
Світлові лінзи
Вентиляційні отвори для опалення та охолодження
Ручки та зміни
Сенсорні нерухомості
Концепція автомобільних запчастин
Моделі під капотом з використанням термостійких матеріалів

Для ранніх стадій огляду стилю, вакуумно-литий компонент може виглядати навіть більш прийнятним, ніж необроблений 3D-друк.

Медичні гаджети

Клінічним командам з розробки виробів зазвичай потрібні невеликі партії для перевірки зручності використання, професійних оціночних проектів або нормативної документації.

Звичайні приклади включають:

Корпуси пристроїв
Носимі датчики
Ортопедичні прототипи
Портативні діагностичні інструменти
М'які хватки
Чіткі деталі для демонстрації рідинної системи

Питання вибору матеріалів, наведені нижче. Перед використанням компонентів у медичних середовищах постійно перевіряйте біосумісність, санітарну сумісність та відповідність регулюючим вимогам.

Промислові інструменти та робототехніка

Уретанове лиття використовується для:

Чохли для роботів
Нерухомість сенсорних блоків
Компоненти моніторингу кабелів
Захисні чоботи
Персоналізовані захвати
Плата керування
Запасні частини малого обсягу

Зразки реклами, маркетингу та продажів

Іноді у моделі є одне завдання: виглядати актуально.

Вакуумне лиття чудово підходить для декорацій, презентацій для інвесторів, виставкових екранів та цифрової фотографії виробів, оскільки колір, покриття та якість відгуку можна добре контролювати.

Переваги та обмеження уретанового лиття

Переваги

Уретанове лиття має ряд практичних переваг.

Відмінна обробка поверхні:Оскільки силіконова форма фіксує готовий майстер, компонент акторів може мати гладку, глянсову, матову або відмінну поверхню безпосередньо від цвілі та грибка.
Нижча ціна на інструменти:Силіконові форми набагато економічніші, ніж сталеві ливарні форми та цвіль.
Корисно для менших обсягів: Для невеликих комплексів розкидання пилососом може забезпечити надійний баланс ціни, вартості та якості.
Різноманітні варіанти продукції:Поліуретанові системи можуть імітувати негнучкі пластмаси, адаптивну гуму, прозорі матеріали та спеціальні матеріали.
Підбір відтінку:Пігменти можна змішувати зі смолою, що зменшує потребу у фарбі та покращує вигляд шрамів порівняно з кольоровими поверхнями.
Зовнішній вигляд, схожий на литий:Для розпізнавання елементів це має значення. Споживач, інвестор або зацікавлена сторона реагують по-різному на уточнену роль акторів, ніж на жорстку модель.

Обмеження

Жоден процес не є найкращим.

Обмежений термін служби цвілі та грибка:Силіконові форми зношуються. Тепло, хімічний склад смоли, складність деталей та пошкодження – все це впливає на термін служби форми.
Не підходить для великосерійного виробництва:Коли обсяги зростають, дробоформування зазвичай стає більш економічно ефективним.
Продукт не є останнім термопластиком:Ливарні смоли PU можуть імітувати ABS, PP, COMPUTER або гуму, але вони не схожі на термопласти, отримані литтям під тиском.
Безпека вимірів має обмеження:Усадка та адаптивні звички утворення цвілі та грибка означають, що вакуумне лиття не може зрівнятися з точним ЧПУ-обробленням за обмеженою стійкістю.
Складні деталі потребують експертного проектування прес-форм:Тонкі стінки, глибокі ребра, зони захоплення повітря та серйозні піднутрення потребують ретельної підготовки.

Найкращі методи для покращення компонентів для лиття уретану

Використовуйте ці ідеї, щоб зменшити недоліки та покращити результати:

Почніть з акуратної, точної CAD-моделі.
Розпізнавайте важливі розміри на 2D-ілюстрації.
Використовуйте високоякісний майстер-викрійку.
Завершіть майстер до точної якості поверхні, яку ви хочете скопіювати.
Запобігайте непотрібному витонченню стінок.
Включіть радіуси до гострих внутрішніх країв.
Підтримуйте щільність поверхні стіни якомога стабільнішою.
Перевірте підрізи перед обробкою інструментом.
Вибирайте матеріал за характеристиками, а не лише за зовнішнім виглядом.
Використовуйте литий колір, коли це можливо.
Для прозорих або дуже косметичних деталей виділіть додатковий час.
Перевірте одну або дві початкові короткі статті, перш ніж прийняти повний комплект.

Чим більше ваш дистриб'ютор дізнається про фактичне використання деталі, тим кращим буде результат.

Коли варто обрати уретанове лиття?

Оберіть лиття для пилососа, коли вам потрібно:

10–200 компонентів, подібних до виробничих
Набагато краща косметика, ніж 3D-друк
Знижена вартість оснащення порівняно з литтям під тиском
Прозорі, кольорові, гумоподібні або підібрані за кольором деталі
Одиниці перевірки користувачів
Приклади, готові для інвесторів
Виготовлення мосту перед оснащенням
Компоненти, які виглядають майже як готові форми виробів

Не вибирайте вакуумне лиття, коли:

Вам потрібна незліченна кількість деталей негайно
Вам потрібні останні будинки з полікарбонату для виготовлення
Опір надзвичайно обмежений
Компонент повинен витримувати дуже високі температури
Геометрія точно швидко зруйнує силіконову форму.
Ви все ще щодня змінюєте макет

У таких випадках 3D-друк, обробка на верстатах з ЧПК або лиття під тиском можуть бути набагато кращими.

Найрозумніші операції: інтеграція процедур

Найкращі виробники рідко покладаються на одну процедуру.

Надійні операції з просування продукту можуть виглядати так:

Ідейні дизайни: FDM або 3D-друк занедбаного району
Функціональні моделі: Обробка на верстатах з ЧПК або 3D-друк інженерного класу
Косметичні прототипи: Вакуумне лиття
Скринінг ринку: Вакуумно-лита партія малого об'єму
Визнання виробництва: Прототип дробоформування
Автоматизація: Алюмінієва або сталева дробоформувальна оснастка

Ця представлена стратегія підтримує впевненість у інвестуванні. Ви інвестуєте більше лише тоді, коли стиль досяг успіху.

Це також допомагає уникнути болісної помилки: передчасної розробки дорогого виробничого обладнання, а потім виявлення, що користувачам не подобається продукт, зламалася кліпса, кришка батарейного відсіку виглядає неправильно або колір не відповідає бренду.

Найчастіші запитання

1. Для чого використовується вакуумне лиття?

Вакуумне лиття використовується для виготовлення невеликих партій високоякісних пластикових або гумоподібних деталей із силіконових форм. Його зазвичай використовують для функціональних прототипів, зразків продукції, випробувальних зразків, демонстраційних моделей, виробництва мостів та невеликого виробництва перед литтям під тиском.

2. Чи вакуумне лиття є тим самим, що й уретанове лиття?

Так. Вакуумне лиття, уретанове лиття та поліуретанове лиття зазвичай відносяться до одного й того ж процесу. Термін «вакуумне лиття» описує метод вакуумного лиття, тоді як «уретанове лиття» стосується поліуретанових смол, що використовуються для створення деталей.

3. Скільки деталей можна виготовити з однієї силіконової форми?

Типова силіконова форма зазвичай може виготовити близько 15–30 деталей, залежно від геометрії деталі, типу смоли, обробки поверхні, температури затвердіння та складності вилучення з форми. Прості деталі можуть служити довше, тоді як складні деталі з глибокими піднутреннями або делікатними деталями можуть скоротити термін служби форми.

4. Чи вакуумне лиття краще за 3D-друк?

Вакуумне лиття краще підходить, коли вам потрібно кілька деталей, подібних до виробничих, з однаковою обробкою, кольором та литим виглядом. 3D-друк краще підходить для одиничних прототипів, швидких змін у дизайні та складних геометрій. Багато команд розробників продуктів спочатку використовують 3D-друк, а потім вакуумне лиття для невеликих партій прототипів.

5. Коли слід обирати вакуумне лиття замість лиття під тиском?

Оберіть вакуумне лиття, коли вам потрібна невелика партія, зазвичай 5–200 деталей, без необхідності платити за дороге металеве оснащення. Оберіть лиття під тиском, коли ваша конструкція стабільна, вимоги до матеріалів остаточні, а обсяг виробництва достатньо високий, щоб виправдати вартість оснащення.

Коментарі

Останні публікації

Blow Molding vs Rotational Molding: The Developer’s Overview

Липень 2, 2026

Обробка на верстатах з ЧПК

Лиття під тиском

Виготовлення листового металу

Послуги 3D-друку

Пов'язані блоги

Блог Senyo зосереджений на тому, щоб поділитися нашими глибокими знаннями у сфері виробництва прототипів. За допомогою наших статей ми прагнемо допомогти вам удосконалити дизайн вашого продукту та ефективніше розібратися зі складнощами швидкого прототипування.
